I. Introduzione al prodotto
Il metodo di prova della camera di prova per la densità del fumo NBS deriva dal National Institute of Standards and Technology NIST (predecessore di NBS) negli Stati Uniti ed è stato promosso e applicato in molti campi di prova.
Questo metodo di prova può essere utilizzato per rilevare il livello di densità del fumo di prodotti in plastica, materiali non metallici nel transito ferroviario, materiali non metallici nelle navi, prodotti di fili e cavi, ecc. Secondo questo metodo di prova, gli standard generalmente applicabili sono ASTM E662, ISO 5659-2 e il metodo di prova della densità del fumo NES 711 negli standard nazionali.
Questo standard di prova ha risultati di prova più accurati rispetto al precedente metodo del tester di densità del fumo dei materiali da costruzione. Allo stesso tempo, il sensore ottico utilizza un tubo fotomoltiplicatore più preciso, che può catturare le sottili variazioni nel contenuto di fumo nella scatola; Se vengono selezionati altri dispositivi di prova, come il tubo di rilevamento del gas Delge, è possibile eseguire test di tossicità del fumo secondo gli standard aeronautici e può essere collegato all'apparecchiatura FTIR Fourier a infrarossi per completare l'analisi qualitativa e quantitativa del contenuto di fumo.

II. Caratteristiche prestazionali

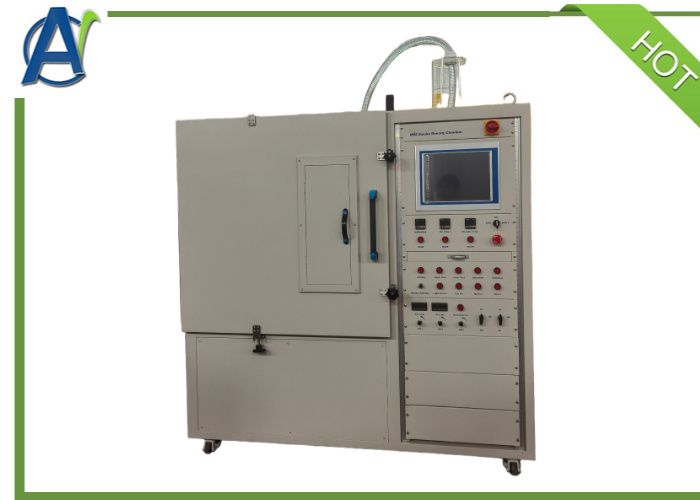

1. Le dimensioni interne della camera di prova della scatola per la densità del fumo sono 914 mm X 914 mm X 610 mm, e sia le pareti interne che quelle esterne sono trattate con rivestimento in PTFE, che può resistere all'erosione di gas fortemente corrosivi e prolungare notevolmente la durata della scatola;

2. La scatola adotta uno schema di design a porta completamente aperta, che rende più facile per gli utenti pulire l'interno della scatola di prova. Quando si sostituiscono diversi accessori di prova standard, anche l'efficienza può essere notevolmente aumentata;

3. Installare dispositivi di riscaldamento ausiliari sulla parete esterna del vano della scatola di prova e impostare la temperatura all'interno della scatola in base ai diversi requisiti standard;

4. Installare un dispositivo di foglio di alluminio antideflagrante all'interno della scatola, che può ridurre il rischio personale del personale di prova in caso di incidenti;

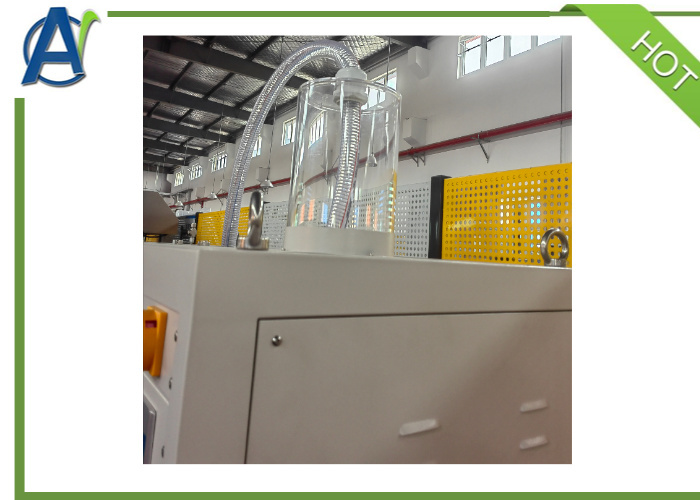

5. C'è una porta di scarico della pressione nella parte superiore della scatola, collegata a una bottiglia di capacità di regolazione della pressione e può regolare la pressione interna della scatola;

6. Sia la parte superiore che quella inferiore della scatola sono dotate di cilindri mobili automatici per l'aspirazione e lo scarico del fumo;

7. Dotato di dispositivo di forno radiante ASTM E662, può fornire un'uscita di radiazione termica di 25KW/M2;

8. Dotato di un bruciatore standard a sei teste ASTM E662, può essere utilizzato in combinazione con un forno radiante per test di combustione a fiamma;

9. Fornire un calorimetro a piastra di rame raffreddato ad aria, che può regolare la sua temperatura superficiale utilizzando il metodo di raffreddamento posteriore durante il test;

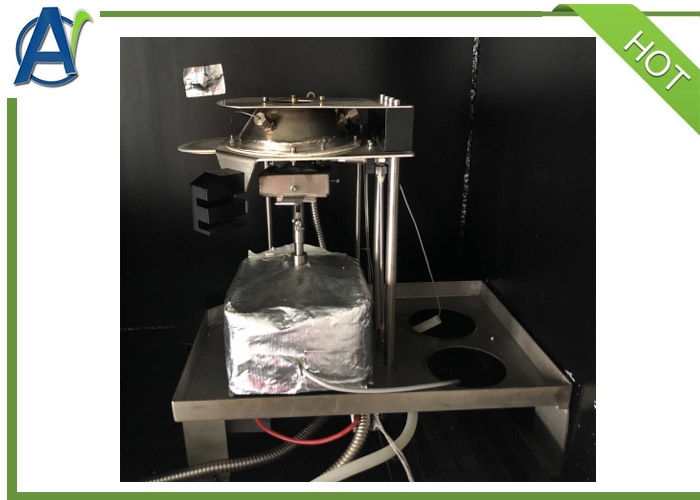

10. Dotato di dispositivo cono radiante ISO 5659-2/GB/T8323, può fornire un'uscita di radiazione termica di 50KW/M2;

11. Fornire bruciatori a fiamma libera standard ISO 5659-2/GB/T8323, che possono essere utilizzati per test di combustione a fiamma con un cono radiante;

12. Fornire un flussometro di calore SB raffreddato ad acqua, con certificato di misurazione standard allegato;

13. Può essere dotato di una fonte di acqua di raffreddamento a ricircolo autonomo, senza la necessità di una fonte di acqua di raffreddamento esterna, rendendolo comodo per gli utenti;

14. Dotato di dispositivo di pesatura, in grado di condurre test di densità del fumo MOD e test termogravimetrici dei materiali;

15. Il sensore ha un intervallo di 0-2000g e un'accuratezza di 0,1g;

16. Dotato di bruciatore a fiamma libera NES 711 e ventilatore di miscelazione (opzionale);

17. Il passaggio tra il forno radiante e il cono radiante è collegato tramite giunti aeronautici, e gli utenti devono solo collegare e scollegare per completare la sostituzione tra diversi dispositivi di prova standard;

18. Una cassetta ottica è installata sulla parte superiore della scatola, e la sorgente luminosa è un tubo fotomoltiplicatore di tipo a finestra laterale con risposta in frequenza S-4. L'accuratezza della trasmittanza può raggiungere lo 0,0001%;

19. Può passare automaticamente a tre livelli: Chiaro, Filtro e Scuro in base alle variazioni dello stato della densità del fumo;

20. L'installazione di un filtro di espansione neutra ND2 nella cassetta non solo facilita l'autocalibrazione dell'utente, ma commuta anche automaticamente le marce durante il test;

21. La parte inferiore della scatola è una sorgente luminosa a incandescenza, che può fornire un'uscita uniforme del punto luminoso;

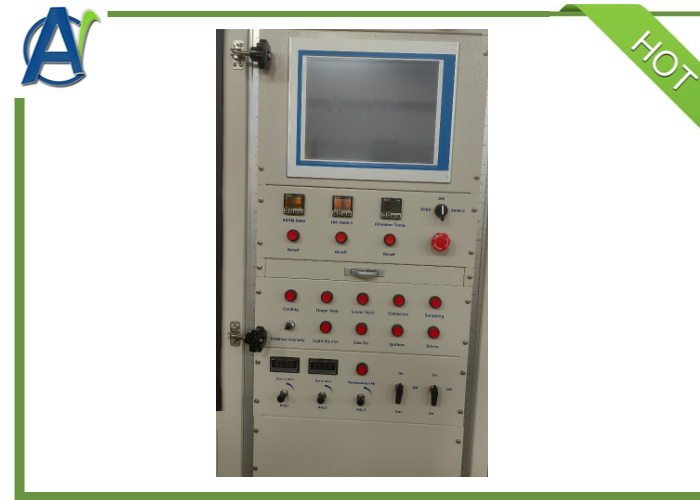

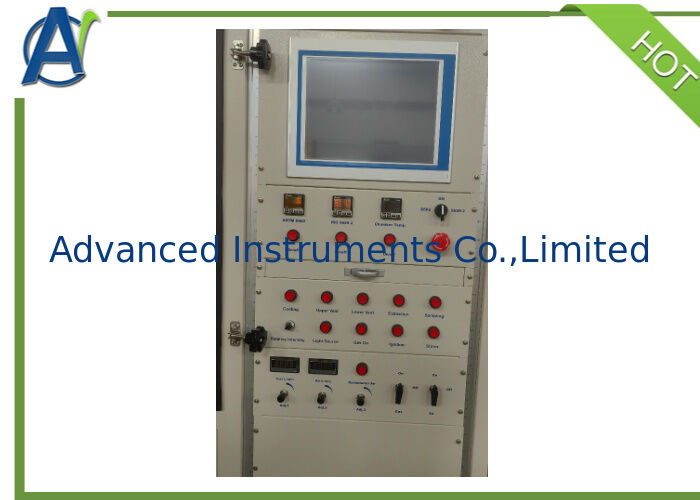

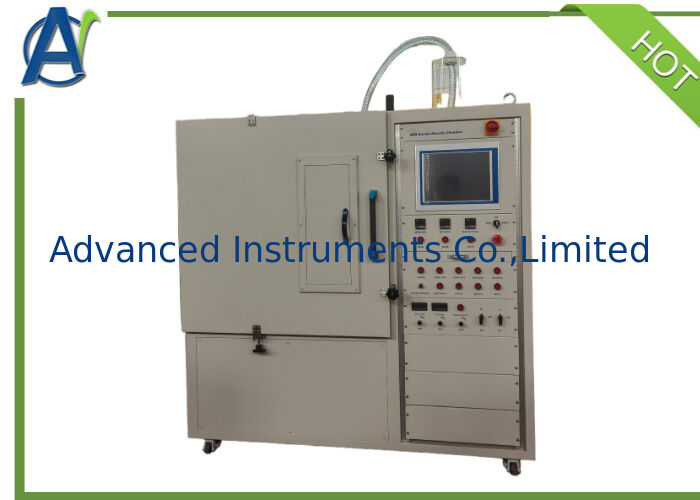

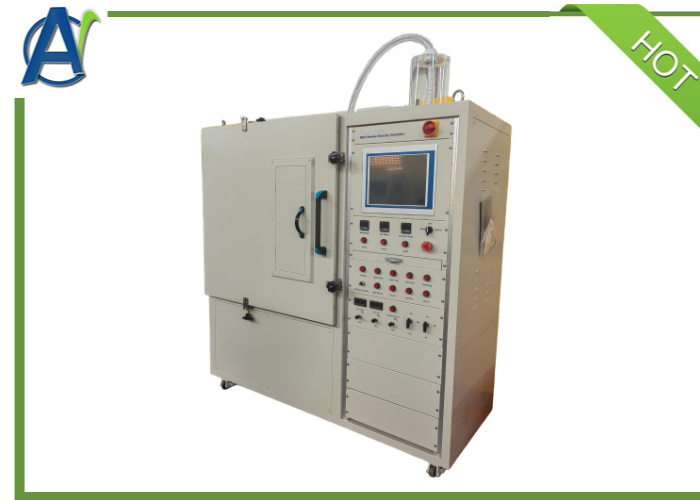

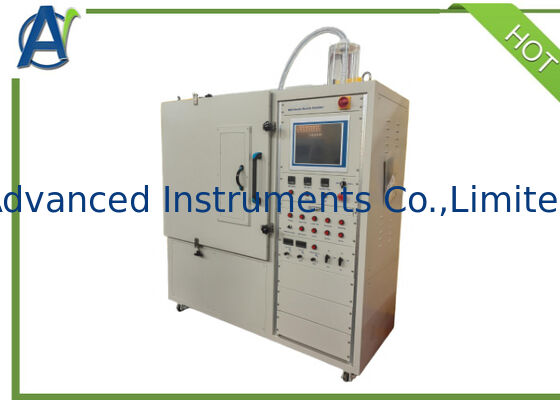

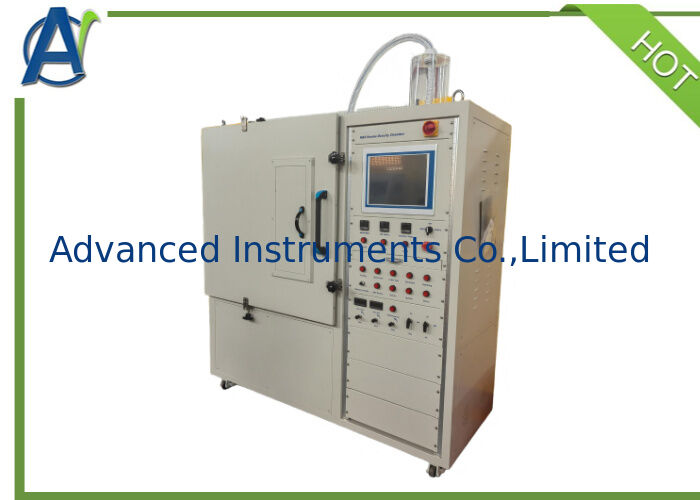

22. La scatola di prova per la densità del fumo è progettata come un sistema integrato, dotato di un computer con touchscreen. Gli utenti possono utilizzare il software di prova per impostare e controllare l'intero processo tramite il computer

III. Requisiti di installazione

Entrambi gli standard utilizzano la singola camera di fumo chiusa NBS e misurano la densità ottica specifica (Ds) del fumo mediante attenuazione luminosa. Tuttavia, il montaggio del campione, il tipo di riscaldatore, il flusso di calore e l'ambito di applicazione differiscono significativamente. I risultati dei test NON sono direttamente intercambiabili tra i due standard.

Articolo

ISO 5659-2

ASTM E662

3. ASTM E662 è il metodo storico originale della camera per fumo NBS; ISO 5659-2 ha adattato la camera ma ha riprogettato il riscaldamento e la configurazione del campione.

Utilizzo tipico

ISO 5659-2: EN 45545 (ferroviario), materiali marini IMO, requisiti antincendio per materie plastiche UE

ASTM E662: Codici edilizi USA, interni di aeromobili, requisiti NFPA
