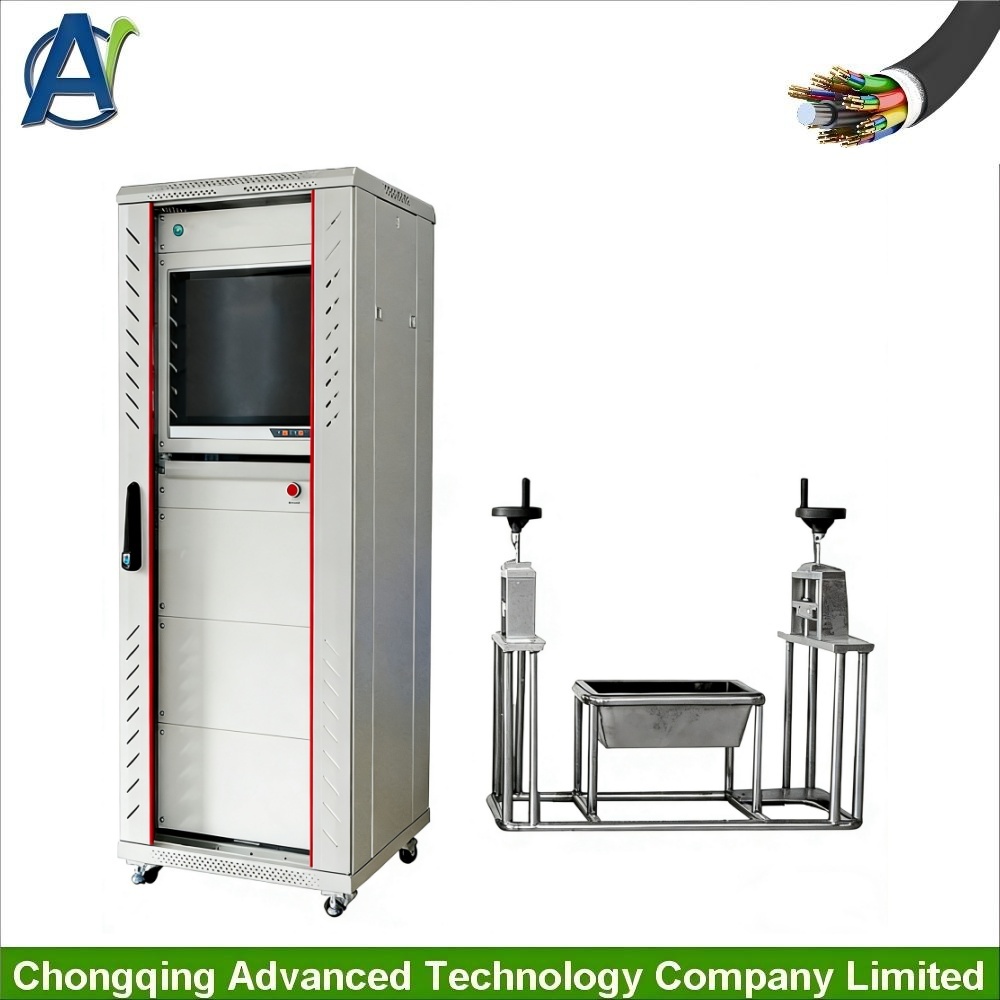

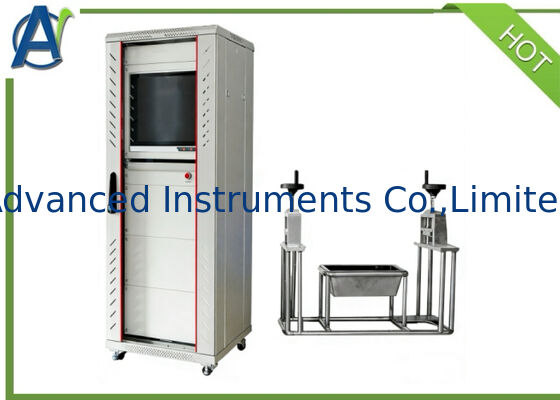

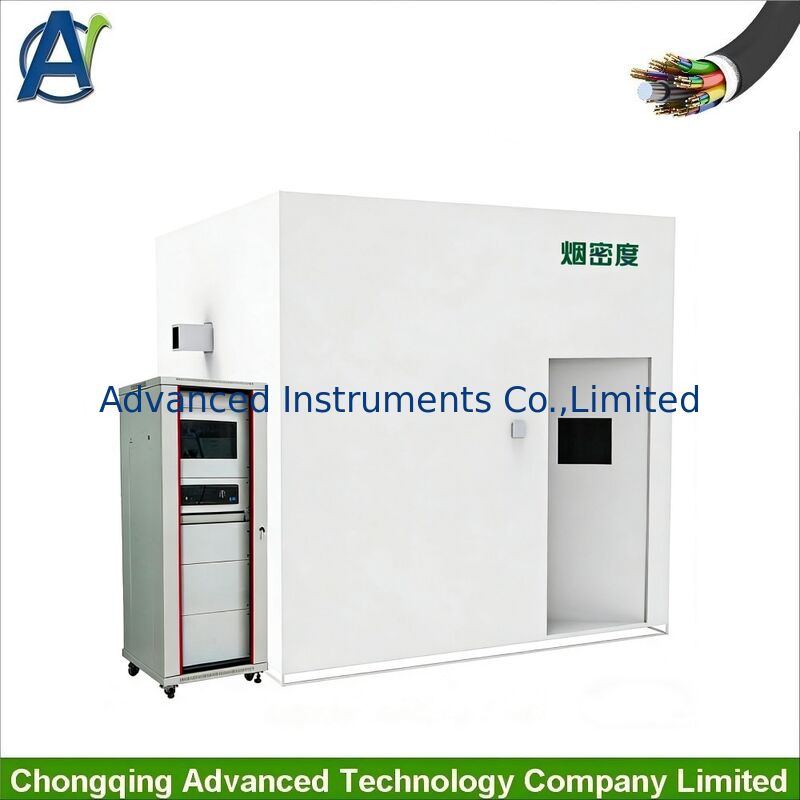

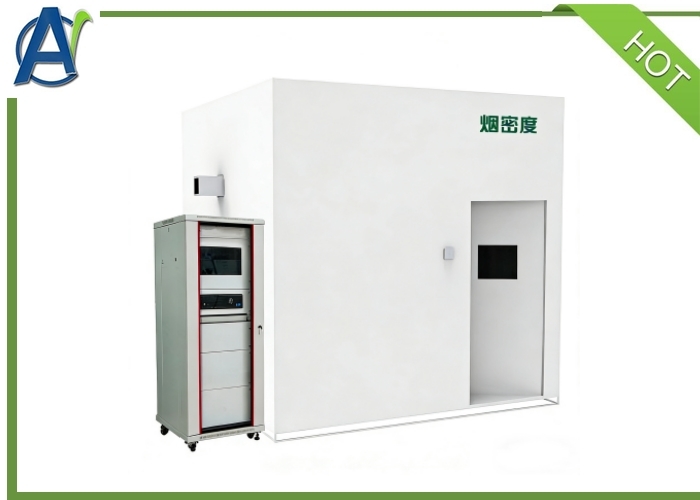

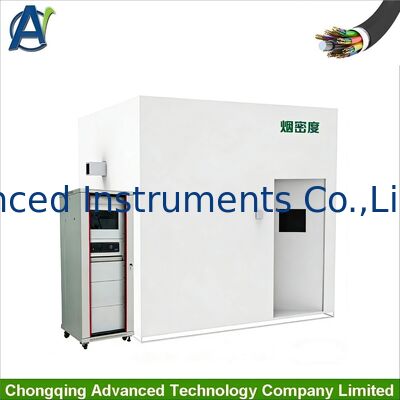

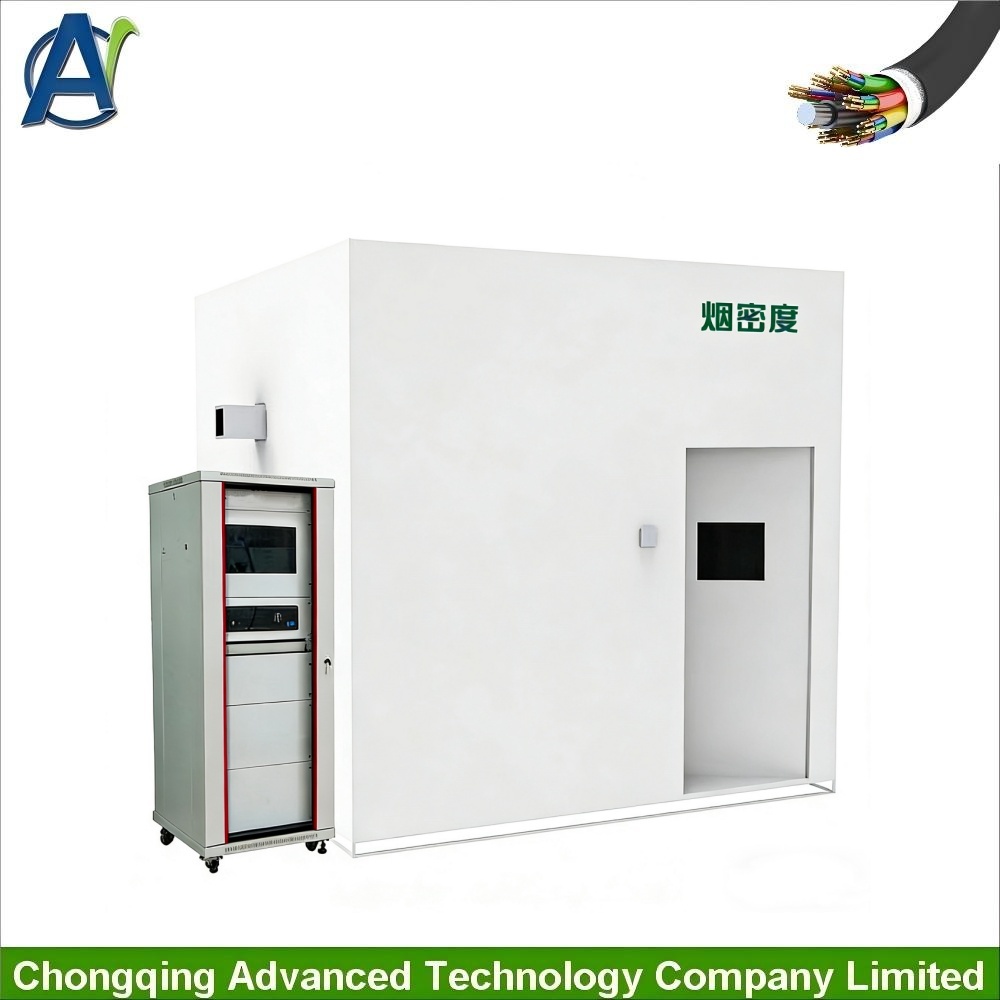

Camera a cubo 3M IEC 61034 (cavi e fili) per strumento di prova antincendio

Indice di prova: densità ottica (OD) e densità ottica specifica (DS) del fumo

Principio di misurazione: Legge di Lambert - Beer

Metodo di misurazione: La densità del fumo è espressa dalla frazione della trasmittanza della luce del fumo nella trasmittanza della luce iniziale misurata dal sistema ottico. Calcolo della densità ottica specifica massima in base alla percentuale minima di trasmissione della luce.

Standard:

IEC 61034 -1~2 - 2013

GB/T17651.1~2-1998

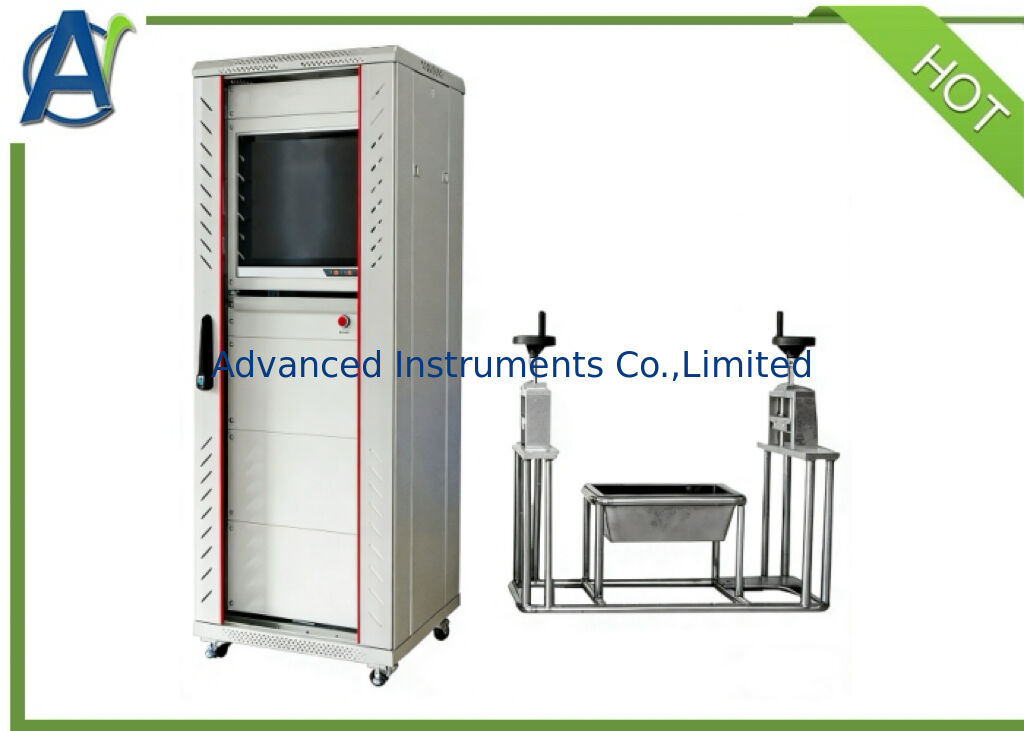

Dispositivo di combustione:

1. Utilizzare i dispositivi di accensione a lunga asta per garantire la sicurezza del personale addetto ai test; supporto per macchina di prova a fiamma in acciaio inossidabile dotato di un dispositivo di fissaggio automatico del campione.
2. Vassoio in alcol in acciaio inossidabile:
   Dimensioni interne del fondo: 210 mm * 110 mm
   Dimensioni interne superiori: 240 mm * 140 mm
   Altezza: 80 mm

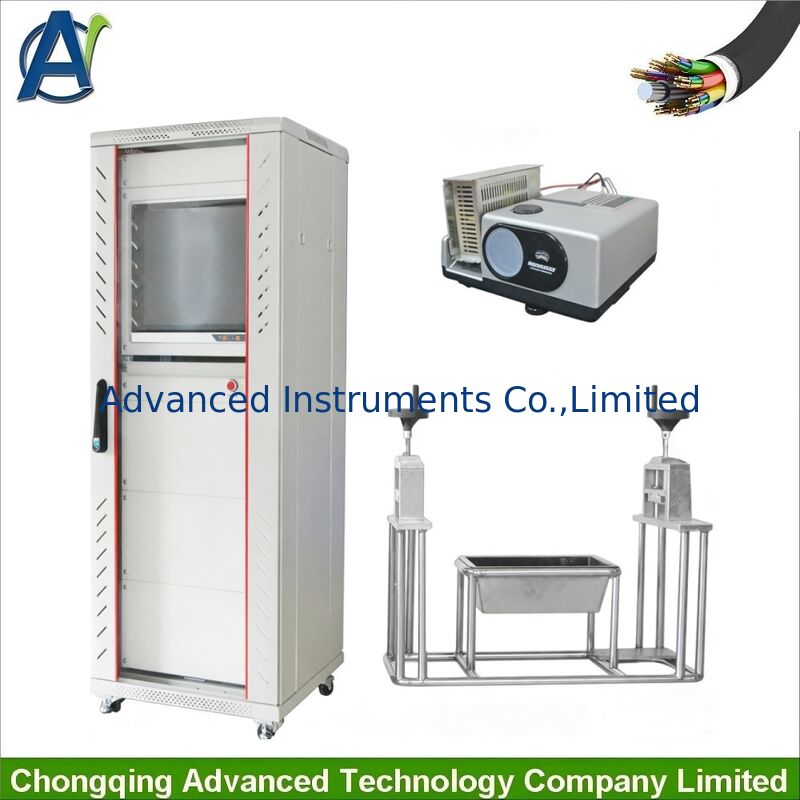

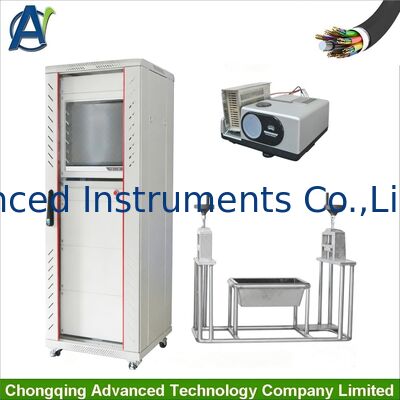

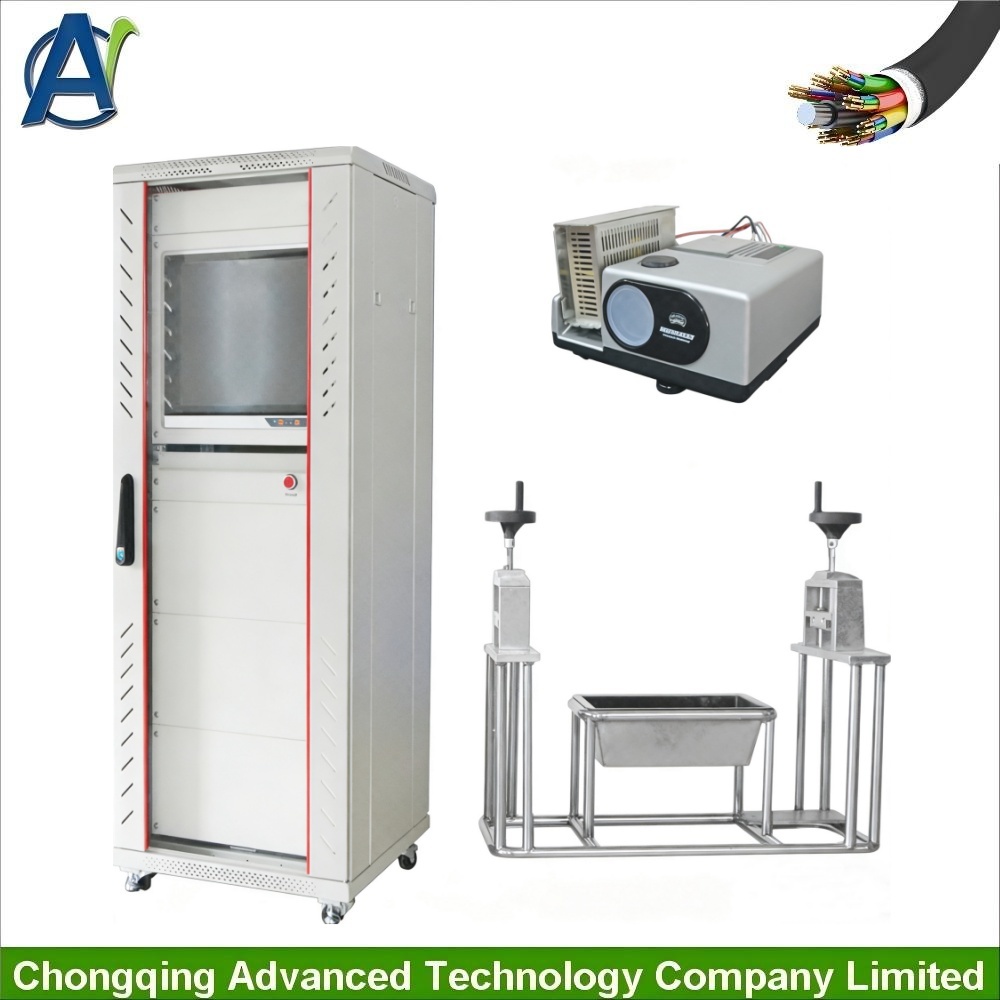

Sistema ottico:

1. Utilizzare la sorgente luminosa del sistema ottico ristrutturato importata dalla Germania

2. Il ricevitore di luce è realizzato con batterie ad alta risoluzione importate

3. Lampada alogena al quarzo tungsteno: Tensione: CC 12V; Potenza: 100W

4. Flusso luminoso nominale: 2000lm ~ 3000lm

5. Temperatura di colore nominale: 2800K ~ 3200K

6. Fascio di lenti: 1,5 m ± 0,1 m (regolabile)

7. Ricevitore ottico composto da fotocellule al silicio ad alta risoluzione importate

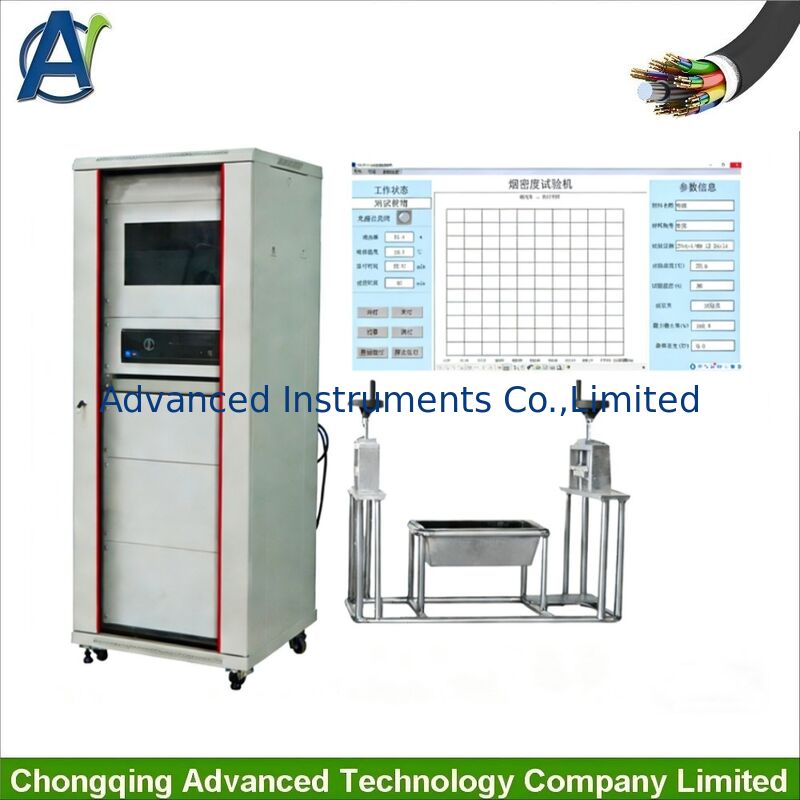

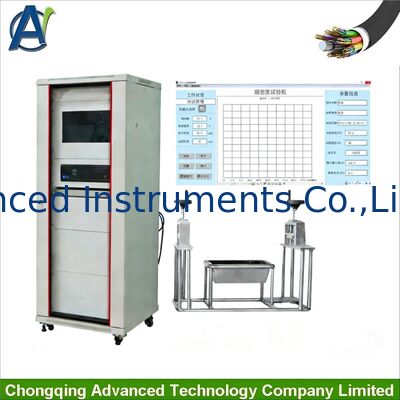

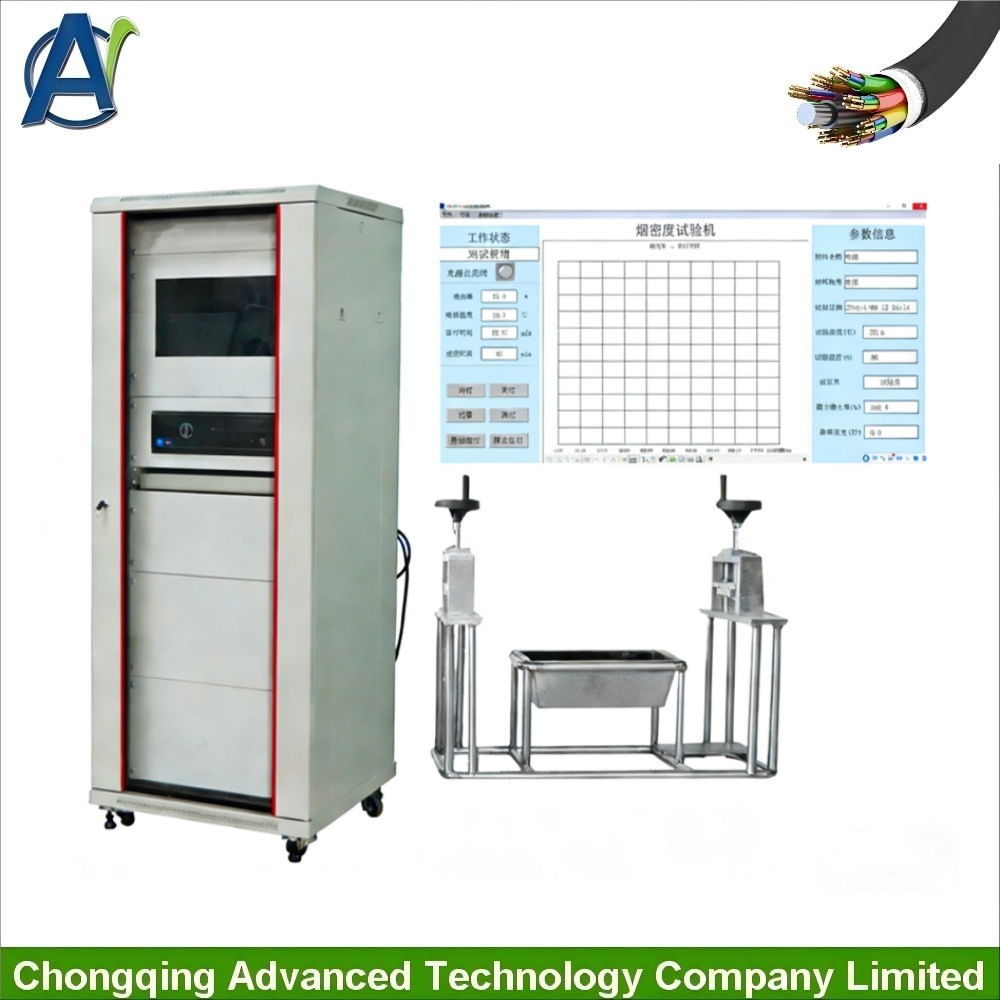

8. Software di test: software di test DAQ della densità del fumo, sistema di calibrazione del percorso ottico, calibrazione dei punti 0 e 100%, funzionamento del computer desktop

9. Ventola standard: altezza albero ventola 200 ~ 300 mm; Diametro pala 300 ± 60 mm; Volume d'aria 7 ~ 15 m³/min)

• Dimensioni del quadro elettrico: 600 mm (L) × 600 mm (P) × 1600 mm (A)
• Alimentazione: CA 220 V, 50/60 Hz, 1 A

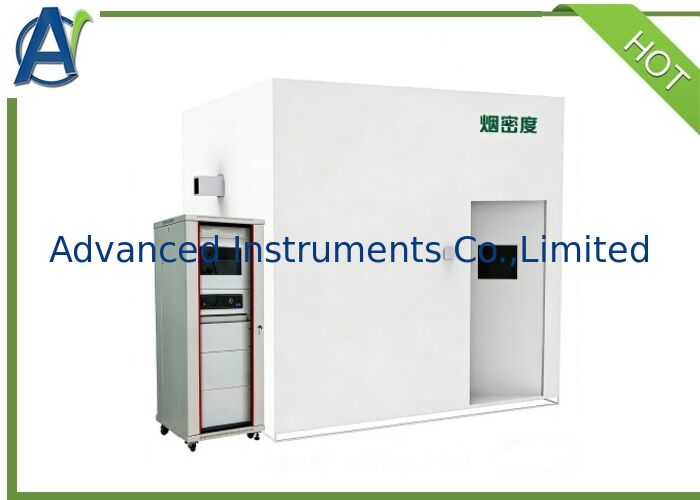

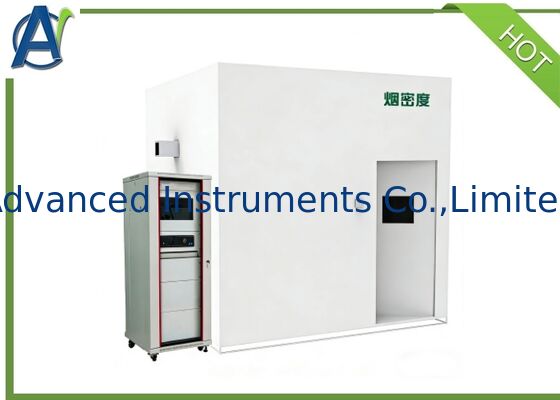

• Dimensioni della camera di prova: 3 m × 3 m × 3 m (preparata dagli utenti)
