BS 6387 IEC 60331 Tester di resistenza al fuoco dell'integrità del circuito del cavo in condizioni di incendio (standard completo)

Informazioni di base

Luogo di origine:	Cina
Marca:	Advanced Instruments
Certificazione:	BS 6387;IEC 60331;BS 8491;EN 50200
Numero di modello:	AIC-52019BS

Quantità di ordine minimo:	1 insieme
Prezzo:	$3000~$5000
Imballaggi particolari:	custodia in compensato
Tempi di consegna:	90 giorni
Termini di pagamento:	L/C,T/T,D/P
Capacità di alimentazione:	10 set/mese

Miglior prezzo Contattaci

Dopo il servizio:	Risposta in 12 ore 12 mesi	Garanzia:	1 anno intero
Pacchetto di trasporto:	Custodia in compensato	norma di prova:	BS 6387;IEC 60331;BS 8491;EN 50200
gas:	Propano, aria compressa secca	applicazione:	Test di cavi e fili
Colore:	Grigio	Operazione:	Automatico
Specifica:	1500 mm×700 mm×1200 mm (dimensioni della staffa di prova)	Funzione:	Tester per la resistenza al fuoco, agli urti e agli spruzzi d'acqua dei cavi
Testare la temperatura della fiamma:	950±40°C	Prova di tensione:	100~1000 V
Evidenziare:	BS 6387 , IEC 60331 , Testatore di resistenza al fuoco del cavo

Introduzione generale

1.1 Descrizione del prodotto

La struttura e le prestazioni della macchina di prova di combustione comprendono la prova delle caratteristiche di incendio,prova di resistenza all'acqua e al fuoco e prova di resistenza alle vibrazioni meccaniche e al fuocoQuesto strumento adotta un software informatico per controllare e monitorare il processo di prova della corrente, tensione, flusso di gas, i risultati di prova della curva possono essere stampati.È adatto per cavi isolanti minerali con tensione nominale non superiore a 0.6 ~ 1Kv, e può mantenere il circuito intatto per lungo tempo in condizioni di fiamma. In the national standard fire-resistant based on the addition of the British fire-resistant cable standard BS6387"in the case of fire to keep the circuit intact cable performance requirements specification".

1.2 Norme correlate

BS 6387-2013
IEC 60331-(1,2,11,21,23, 25):2018
BS 8491-2008
EN 50200-2006

BS 6387 IEC 60331 Tester di resistenza al fuoco dell'integrità del circuito del cavo in condizioni di incendio (standard completo) 0

Parametri tecnici

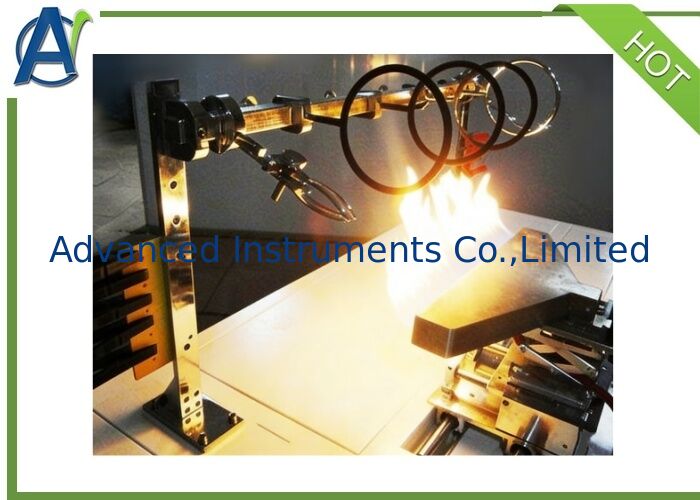

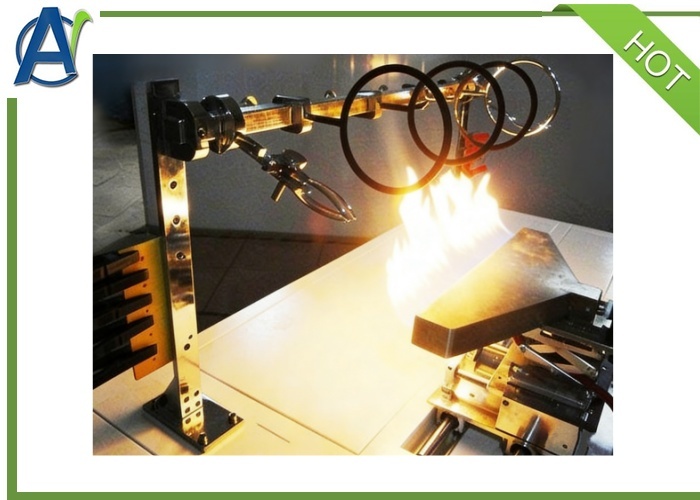

1. BS Prova di resistenza al fuoco

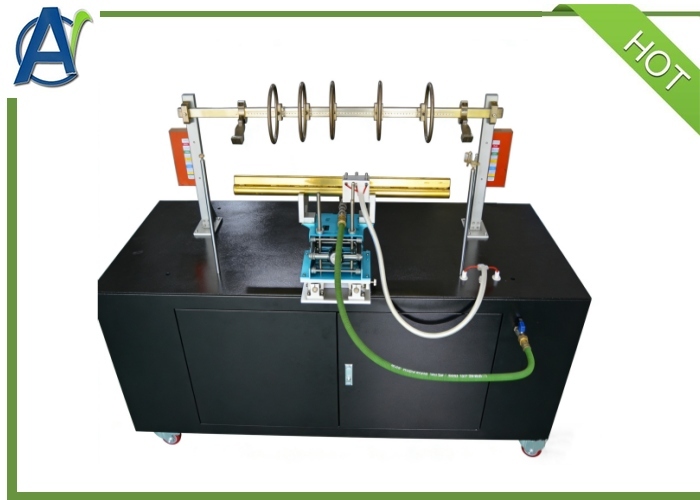

1.1 Sistema di supporto dei cavi
La parte centrale del cavo è fissata da due anelli metallici (distanti 300 mm tra loro),che sono collegati alle altre parti metalliche del dispositivoPer i cavi non blindati con diametro inferiore a 10 mm o per altri cavi che si sono spostati in modo significativo durante la prova, sono richiesti tre anelli metallici aggiuntivi.ciascuna fissata a una distanza di circa 150 mm dall'anello originale.
1.2 Dispositivo di rilevamento continuo
Durante la prova, la corrente passa attraverso tutti i nuclei del cavo.un trasformatore a stella trifase con capacità sufficiente a mantenere la corrente di perdita massima ammissibile di 2A alla tensione di provaUn carico viene collegato a ciascun filo centrale all'altra estremità del cavo e una corrente vicina a 0,25A viene caricata alla tensione nominale del cavo.
1.3 Fonte di calore standard BS: in linea con AGF-1857B, lunghezza dell'ugello610mm bruciatore
1.4 GB fonte di calore standard: in linea con AGF-1857B, lunghezza dell'ugello di 500 mm di bruciatori
1.5 Misurazione della temperatura: termometro blindato di 1,5 mm di diametro posto vicino all'entrata d'aria, a 75 mm sopra il bruciatore, parallelo al bruciatore.1.6 Temperatura della fiamma di prova: 950 + 40 °C
1.7 Esempio: il campione è una sezione del prodotto finito, non inferiore a 1200 mm, con 100 mm di guaina e rivestimento rimossi da ciascuna estremità.I fili alle due estremità del cavo devono essere collegati secondo la connessione elettrica..
1.8 Voltaggio di prova: regolabile da 100 a 1000 V
1.8 Corrente di prova: regolabile da 100 a 260 mA

2.Prove di resistenza alle vibrazioni meccaniche e di resistenza al fuoco

2.1 BS Resistenza al fuoco
La parete è composta da materiali resistenti al calore e ignifughi e è fissata su due travi orizzontali in acciaio, una nella parte superiore e l'altra nella parte inferiore della tavola.Questa tavola è lunga circa 900 mm., larghezza di 300 mm e spessore di 9 mm, e il peso totale della parete (vale a dire la tavola con telaio di supporto) è di 10 + 0,5 kg.Se è richiesto materiale di archivioLa parte superiore della trave d'acciaio deve essere fissata sulla piastra in modo che la sua superficie superiore sia in linea con il bordo superiore della piastra.Ogni trave di acciaio e piastra ha un foro orizzontale al bordo esternoIl muro è legato al telaio da quattro buste di gomma.con un diametro di circa 32 mm e uno spessore di 20 mm.2.2 GB resistente al fuoco
2.2.1EC60331-1
Esemplare di diametro esterno superiore a 20 mm, telaio della scala di prova d'urto costituito da una cornice in acciaio,Il telaio della scala su due parti centrale dei componenti verticali in acciaio può essere regolato a sinistra e a destra, la lunghezza del telaio della scala di prova di 1200 + 100 mm, l'altezza di 600 + 50 mm, la massa totale del telaio della scala di prova di 24 + 1 kg (norma nazionale per 18 + 1 kg).

2.3 Fonte di calore: bruciatori conformi all'AGF-1857B, lunghezza dell'ugello 500 mm.

2.4 Misurazione della temperatura: termometro blindato di diametro 1,5 mm, inserire il termometro attraverso la parete e tenere una estremità del termometro a 8-10 mm dalla parete.La temperatura è misurata secondo la seguente procedura:: In una estremità della barra di acciaio a carbonio con diametro 3 mm + 5%, lunghezza 300 mm, legare un termometro su di esso, in modo che possa misurare la temperatura della barra.Tenetelo a 40 o 50 mm dalla fama.Quando la temperatura di fiamma raggiunge i 950 °C, la temperatura della canna d'acciaio raggiunge i 400 °C in 10-20 minuti, quando la temperatura della fiamma raggiunge i 650 °C, la temperatura della canna d'acciaio raggiunge i 400 °C in 20-30 minuti.

2.5 Temperatura della fiamma: 950 + 40 °C.

2.6 Dispositivo di vibrazione: composto da una barra di acciaio a basso tenore di carbonio (diametro 25 mm + 5%, lunghezza 600 mm + 5%).Un asse lo divide in due parti, 200 mm e 400 mm, con la parte più lunga rivolta verso la parete, cadendo da una posizione parallela a 60 °C al centro della parete ad una distanza di 30 + 2 secondi.2.6 Tensione di prova: 100~1000V regolabile.
2.7 Corrente di prova: regolabile da 100 a 260 mA

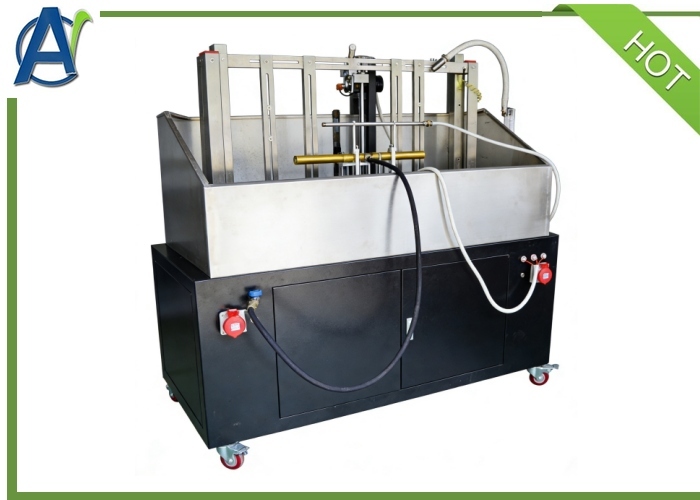

3.BS Prova di resistenza all'acqua e al fuoco

3.1 Fonte di calore: in linea con AGF-1857B, un bruciatore con una lunghezza di ugello di 500 mm.3.2 Misurazione della temperatura: posizionare un termometro blindato di 1,5 mm di diametro sotto la superficie del cavo3.3 Temperatura della fiamma di prova: 650 °C + 40 °C
3.4 Spruzzo d'acqua: ugello di doccia montato su un banco di prova, al centro del bruciatore, la pressione è di 250 kPa a 350 kPa, spruzzo 0,25 l/m' a 0,30 l/m' di acqua attorno ai campioni.Questa misurazione di velocità richiede un vassoio di raccolta, questo vassoio deve avere una profondità sufficiente per rendere il suo asse lungo parallelo all'asse del cavo ed essere posizionato al centro.
3.5 Esemplare: il campione è più grande di 1500 mm rispetto ai prodotti finiti e è stato sottoposto a prova di piegatura a temperatura ambiente, rimuovendo le guaine e gli strati di rivestimento di 100 mm da ogni estremità.I fili di conduzione alle estremità del cavo devono essere gestiti correttamente secondo le connessioni elettriche e le indicazioni dei fabbricanti3..6 Tensione di prova: 100 ~ 1000 V regolabile
3.7 Corrente di prova: regolabile da 100 a 260 mA

Specifiche tecniche

• supporto di prova di resistenza al fuoco: 1500 mm ((W) x 700 mm ((D) x 1200 mm ((H)

1500 mm ((W) x 800 mm ((D) x 1575 mm ((H)

•Dimensioni della camera di controllo:1580mm(W) x825mm(D) x1200mm(H)

•Dimensioni del serbatoio d'acqua: 1270 mm x 1200 mm x 900 mm
•Camera di prova: (fornite dal cliente)
•Fonte di aria: propano, aria compressa secca (fornite dal cliente)

•Fonte di alimentazione: tre fasi a cinque fili AC380V 50/60Hz 30A.

Domande frequenti

Qual e' il tempo di consegna?
Circa 90 giorni.
Quali sono i termini di pagamento?
30% pagato in anticipo via T/T,70% pagato via T/T prima della spedizione.
Quali sono i termini di garanzia?
La garanzia di tutti i prodotti è di 1 anno.Durante questo periodo,siamo responsabili di tutti i guasti causati da noi.E possiamo fornire supporto tecnico per tutta la vita.
Puo' fornire addestramento?
Possiamo fornire formazione nella nostra fabbrica e formazione online gratuitamente. Se è necessaria l'installazione e la formazione in loco, si prega di pagare i biglietti, alloggio e stipendio USD280/Giorno per ogni persona.
