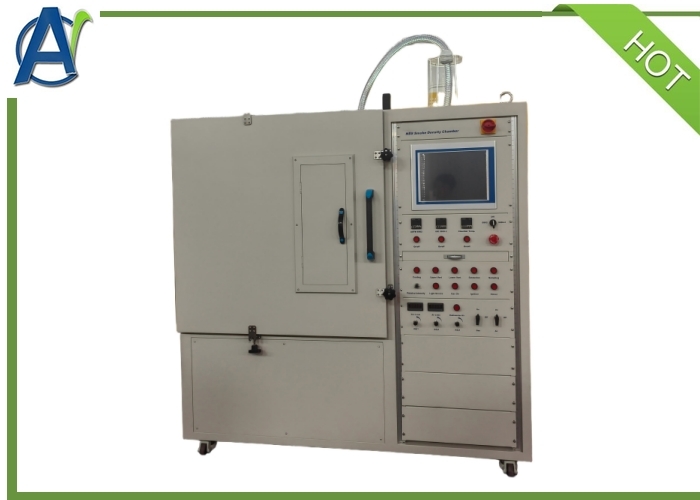

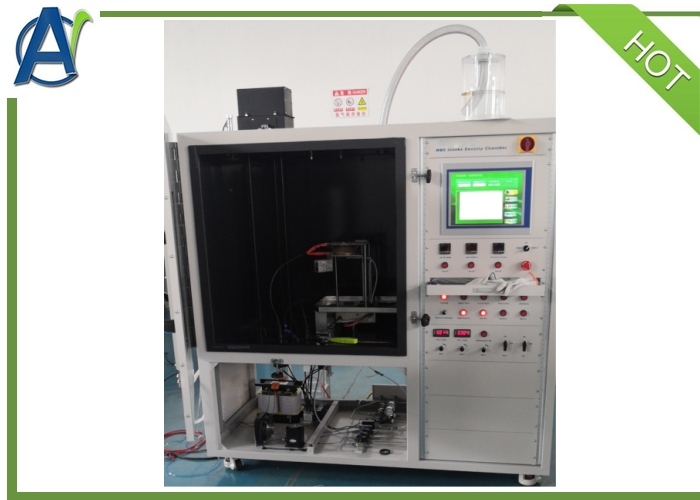

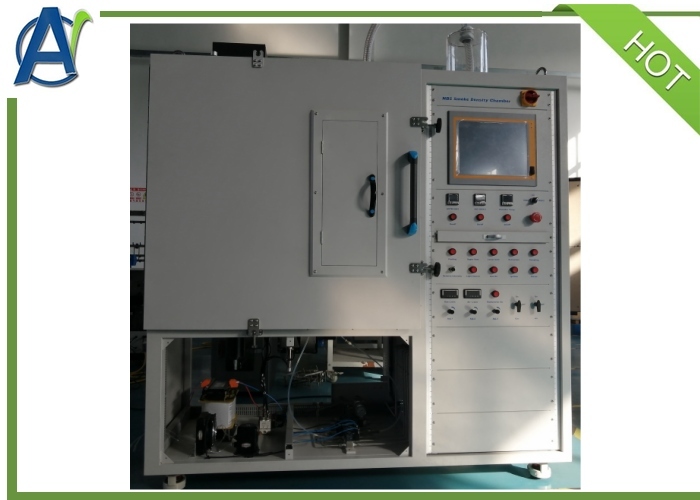

Nbs Smoke Density Test Chamber by ISO5659-2 and ASTM E662

Il metodo di prova della camera di prova della densità di fumo NBS è derivato dal National Institute of Standards and Technology NIST (predecessore di NBS) negli Stati Uniti,e è stato promosso e applicato in molti campi di prova.Questo metodo di prova può essere utilizzato per rilevare il livello di densità di fumo dei prodotti in plastica, dei materiali non metallici nel trasporto ferroviario, dei materiali non metallici nelle navi, dei prodotti in filo e cavo, ecc.Secondo questo metodo di prova, le norme generalmente applicabili sono ASTM E662, ISO 5659-2 e il metodo di prova della densità di fumo NES 711 nelle norme nazionali.Questo standard di prova ha risultati di prova più accurati rispetto al precedente metodo di controllo della densità di fumo dei materiali da costruzioneAllo stesso tempo, il sensore ottico utilizza un tubo fotomoltiplicatore più preciso, in grado di catturare i cambiamenti sottili del contenuto di fumo nella scatola.come il tubo di rilevamento del gas Delge, possono essere effettuate prove standard di tossicità del fumo per l'aviazione,e può essere collegato all'apparecchiatura di trasformazione a infrarossi di Fourier FTIR per completare l'analisi qualitativa e quantitativa del tenore di fumo.

Industria applicabile: Trasporti ferroviari, materiali per l'aviazione, materiali per la navigazione, cavi e fili e altri settori

ASTM E662:Metodo di prova standard per la densità ottica specifica del fumo generato da materiali solidi;

BS 6401: Metodo standard britannico per la misurazione in laboratorio della densità ottica specifica del fumo generato dai materiali;

NFX 70-100:per la valutazione della classificazione F (densità di fumo e tossicità);

UL 2556:metodi di prova dei fili e dei cavi (per le emissioni di fumo);

ISO 5659-2:Generazione di fumo da materie plastiche - Parte 2:Determinazione della densità ottica mediante prova in una singola camera;

NES 711: Determinazione dell' indice di fumo dei prodotti di combustione di piccoli campioni di materiali;

GBJ 1916:Specifica generale per cavi e fili flessibili a basso contenuto di fumo destinati all'uso a bordo (sezione di prova della densità di fumo)

HB 6577:Metodo di prova della densità di fumo per materiali non metallici negli interni delle cabine degli aeromobili civili;

EN 45545-2+A1:2022

BS EN 1021

OMI FTPC Parte 2

DIN 5510-2

NFPA 258

ASTM F814

1Le dimensioni interne della camera di prova della densità di fumo sono di 914 mm x 914 mm x 610 mm e le pareti interne e esterne sono trattate con rivestimento in PTFE.che può resistere all'erosione di gas corrosivi forti e prolungare notevolmente la vita utile della scatola;
2. La scatola adotta uno schema di progettazione della porta completamente aperta, che rende più facile per gli utenti pulire l'interno della scatola di prova.l'efficienza può anche essere notevolmente aumentata;
3. installare dispositivi di riscaldamento ausiliari sulla parete esterna del compartimento della scatola di prova e impostare la temperatura all'interno della scatola in base ai diversi requisiti standard;
4. installare un dispositivo a prova di esplosione in foglio di alluminio all'interno della scatola, che può ridurre il rischio personale del personale di prova in caso di incidenti;
5. C'è una porta di sollievo della pressione nella parte superiore della scatola, che è collegata a una bottiglia di capacità di regolazione della pressione e può regolare la pressione interna della scatola;
6Sia la parte superiore che quella inferiore della scatola sono dotate di bombole mobili automatiche per l'inalazione e lo scarico del fumo;

7La scatola di fumo è dotata di forno di radiazione ASTM E662, può fornire 25KW/M2 di potenza di radiazione termica;

8La camera di fumo è dotata di un bruciatore a sei teste di norma ASTM E662, che può essere utilizzato in combinazione con un forno a radiazioni per la prova della combustione a fiamma;
9. fornire un calorimetro a piastra di rame raffreddato ad aria, che può regolare la sua temperatura superficiale utilizzando il metodo di raffreddamento inverso durante la prova;
10.La camera di densità di fumo è dotata di un dispositivo a cono di radiazione ISO 5659-2/GB/T8323, in grado di fornire una potenza di radiazione termica di 50 kW/m2;
11. fornire bruciatori a fiamma aperta standard ISO 5659-2/GB/T8323 che possano essere utilizzati per la prova della combustione da fiamma con un cono di radiazione;
12. fornire un misuratore di flusso di calore raffreddato ad acqua SB, con certificato di misurazione standard;
13. può essere dotato di una fonte di acqua di raffreddamento autocircolatrice, senza la necessità di una fonte di acqua di raffreddamento esterna, rendendola conveniente per gli utenti;
14. la scatola di fumo ottica è dotata di un dispositivo di pesatura, in grado di effettuare la prova della densità di fumo MOD e la prova termogravimetrica dei materiali;
15Il sensore ha un raggio di 0-2000 g e una precisione di 0,1 g;
16. È dotato di bruciatore a fiamma aperta NES 711 e ventilatore di miscelazione ((facoltativo);

17Il passaggio tra il forno radiante e il cono radiante è effettuato tramite connettori per l'aviazione.

18Il ricevitore di luce è un tubo fotomultiplier a finestra laterale con risposta spettrale S-4, raggiungendo una precisione di trasmissione della luce fino allo 0,0001%.

19In base alle variazioni delle condizioni di densità del fumo, lo strumento passa automaticamente tra tre intervalli: chiaro, filtro e scuro.

20Un filtro a densità neutrale ND2 è installato nella scatola oscura, che facilita l'autocalibrazione dell'utente e può anche essere attivato automaticamente durante il test.

21Una sorgente luminosa di una lampada a incandescenza si trova nella parte inferiore della camera, fornendo una luce uniforme.

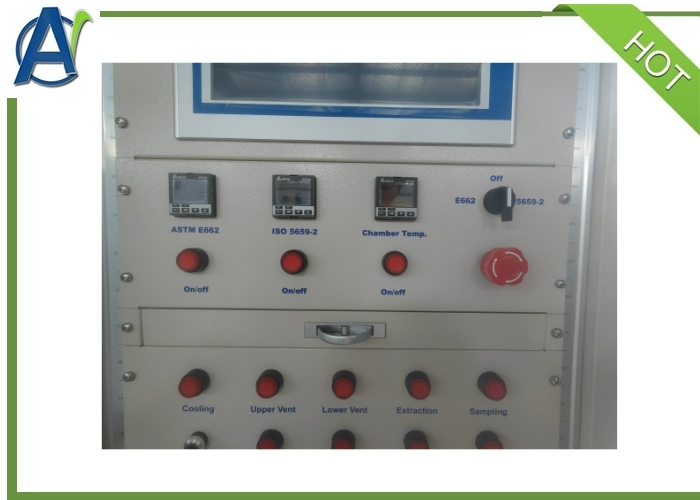

22. La camera di prova della densità di fumo è dotata di un progetto integrato dotato di un PC touchscreen. Gli utenti possono utilizzare il software di prova, con l'intero processo di prova impostato e controllato dal computer.

23. Una stampante integrata è fornita. Una volta completato il test, gli utenti possono stampare il rapporto di prova attraverso il software di prova.

IV.Specificato

Configurazioni chiave

PC: pannello touch screen da 17"
Forno: genera calorie fisse di 25 kW/m2
Cone: può generare 10 ~ 70 kW/m2 di calore radiante variabile e questo calore radiante viene misurato utilizzando il flussometro termico di tipo sensore Schmidt-Boelter

Requisiti elettrici:

Fornitura di alimentazione: 220 V CA, 60 Hz, 15 A

Requisiti ambientali:

Solo per uso interno
Altitudine: fino a 2000 m
Temperatura ambiente: 13°30°C (56°86°F)
Umidità relativa: 25­75%
Temperatura di stoccaggio: 10°43°C (50°110°F)
Umidità relativa di stoccaggio: 20~80%
Categoria di impianto: II
Grado di inquinamento: 2

Requisiti di fornitura di gas:

aria compressa: pressione minima di alimentazione di 0,5 MPa, accoppiamento a collegamento rapido M6
Gas propano: pressione minima di alimentazione 0,5 MPa, tubo a gas a prova di esplosione con diametro interno M6

1. Qual e' il tempo di consegna?

   Circa 60 giorni.

2. Quali sono i termini di pagamento?

   30% pagato in anticipo via T/T,70% pagato via T/T prima della spedizione.

3. Quali sono i termini di garanzia?

   La garanzia di tutti i prodotti è di 1 anno.Durante questo periodo,siamo responsabili di tutti i guasti causati da noi.E possiamo fornire supporto tecnico per tutta la vita.

4. Puo' fornire addestramento?

   Possiamo fornire formazione nella nostra fabbrica e formazione online gratuitamente. Se è necessaria l'installazione e la formazione in loco, si prega di pagare i biglietti, alloggio e stipendio USD280/Giorno per ogni persona.
