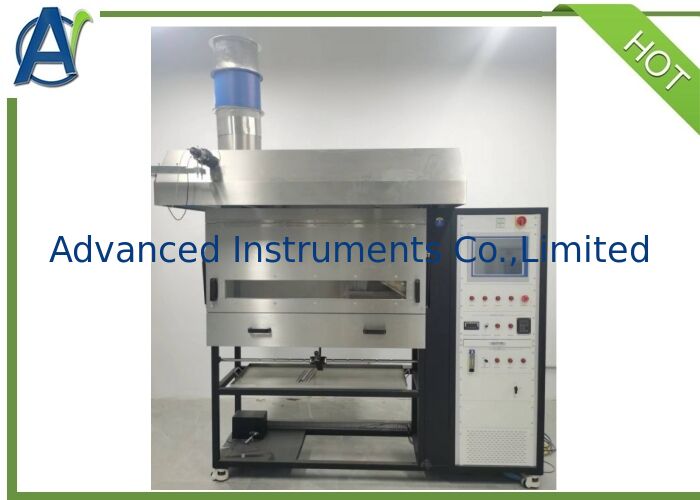

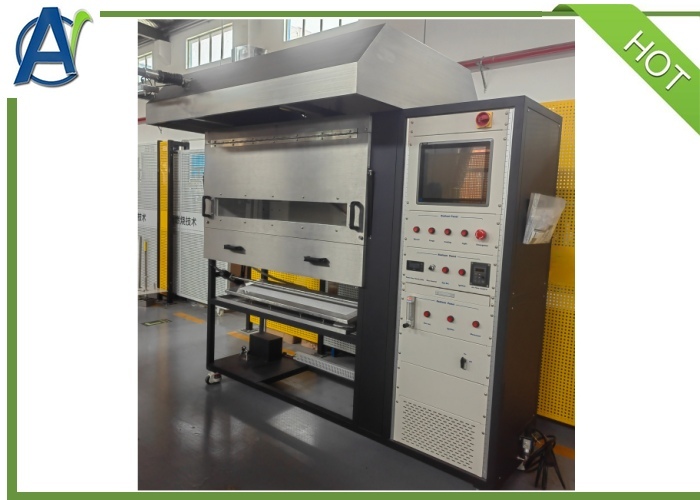

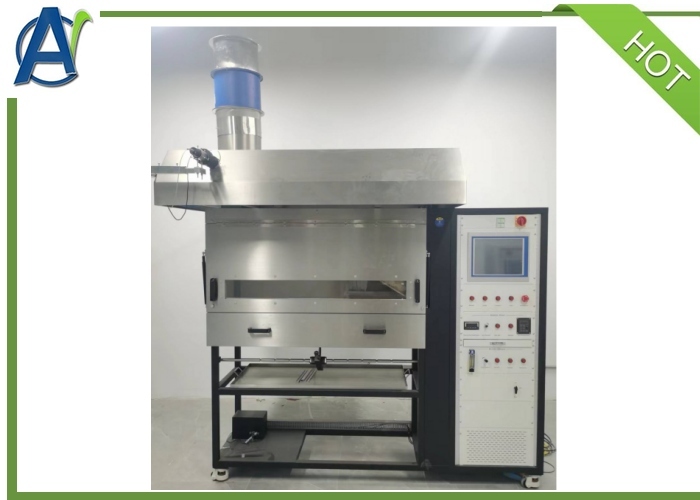

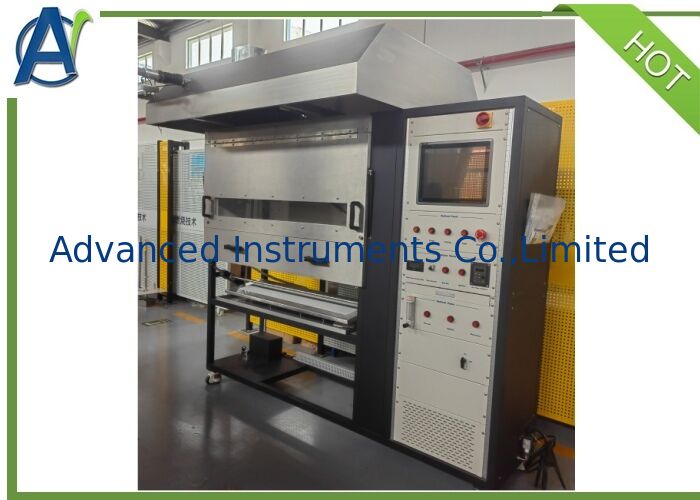

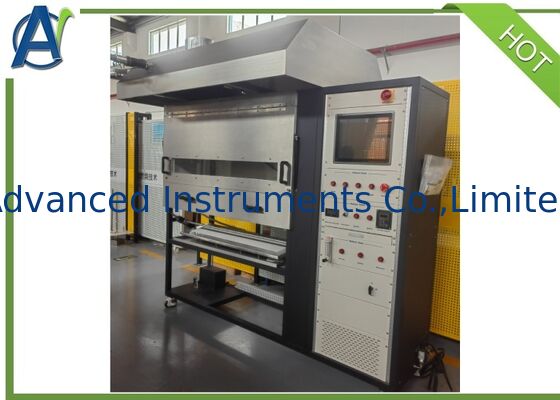

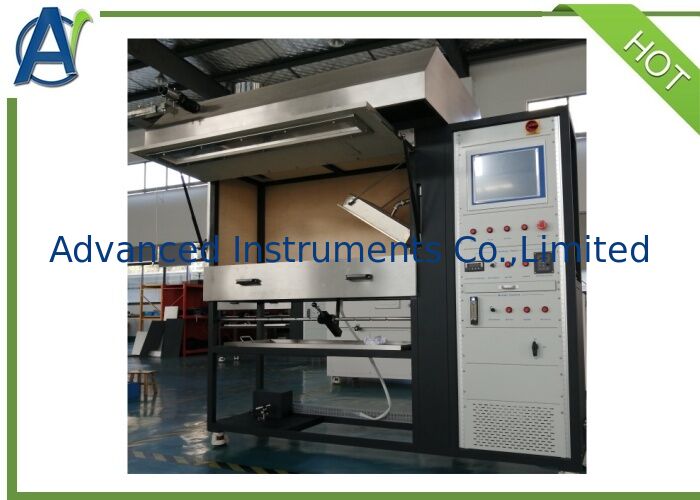

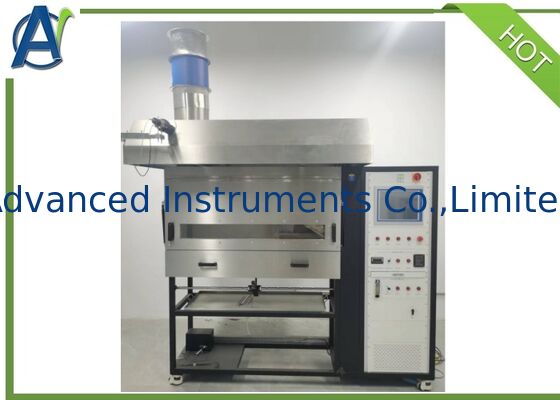

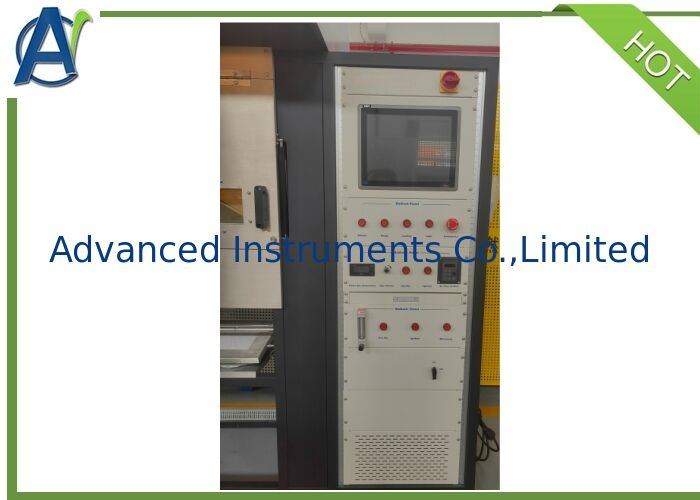

Apparecchio per prove su pannelli radianti per pavimenti, ISO9239-1 ASTM E648 ASTM E970 Macchina per prove di flusso radiante critico

Il Tester del pannello radiante del pavimento è utilizzato per misurare il flusso radiante critico dei rivestimenti per pavimenti.Un valore di calore incidente superiore significa che il materiale richiede più calore per accendersi, che indica una migliore stabilità e un minor rischio di accensione.

Questo apparecchio di prova è dotato di una sorgente di radiazione termica e di un bruciatore a T. Poiché il campione di prova è posto più lontano dalla sorgente di radiazione,il flusso radiante termico ricevuto sulla sua superficie diminuisce. il campione viene acceso dal bruciatore a forma di T. Dopo che la fiamma si è spenta, viene misurata la distanza di danno del campione,e il corrispondente valore di flusso radiante termico è il flusso radiante critico.

Industria applicabile: Trasporto ferroviario, materiali da costruzione e altri settori

ISO 9239-1: Prova di reazione al fuoco dei pavimenti - Parte 1: prestazioni di combustione dei materiali per pavimenti sottoposti a prova di calore radiante
ASTM E 648: Flusso radiante critico del sistema di prova standard di copertura del pavimento utilizza energia termica radiante;
ASTM E 970: Esame standard di isolamento del pavimento per il flusso radiante critico mediante una fonte di energia radiante
utilizzando energia termica radiante.
NFPA 253: Metodo di prova standard per l'utilizzo di energia termica radiante, sistema di sovrapposizione delle piastre di prova Flux radiante critico

1La camera di prova in acciaio inossidabile adotta una progettazione di porta con apertura anteriore per una facile pulizia della parete interna della camera.
2La parete interna della camera è rivestita di cartone di silicato di calcio, con resistenza alle alte temperature e resistenza alla corrosione.
3. sopra la camera di prova di combustione è installata una cappa di fumo in acciaio inossidabile.
4Un pannello radiante in ceramica porosa di 300*450 mm è montato ad un angolo di 30 gradi.
5Un bruciatore poroso di tipo T è fornito per applicare una fiamma aperta al campione con modalità di guida del cilindro.
6Il sistema di percorso ottico comprende una sorgente di luce incandescente con una temperatura di colore di 2900 ± 100 K e un fotodiodo di silicio come ricevitore di luce.
7Un otturatore è installato davanti al fotodiodo di silicio, che può essere aperto e chiuso automaticamente dal software di prova per una conveniente taratura.

8- per regolare l'altezza della fiamma del bruciatore tipo T si utilizza un rotimetro.

9Un misuratore di flusso di massa a propano regola il flusso di gas del pannello radiante con un display digitale.

10Un ventilatore integrato fornisce l'aria e il gas di prova viene mescolato tramite un miscelatore venturi.
11Un regolatore di flusso di massa è adottato per regolare il flusso d'aria di ingresso del pannello radiante.
12. SB misuratore di flusso termico raffreddato ad acqua, gamma di misura: 0-50 kW/m2, accuratezza del misuratore di flusso termico: < ± 2%, tempo di risposta: 0,2 s. Dotato di una fonte portatile di acqua di raffreddamento,non è richiesta alcuna connessione esterna all'acqua.
13. Il misuratore di flusso termico è mobile per una conveniente taratura del flusso radiante del pannello radiante.
14L'utente può registrare il tempo di diffusione della fiamma corrispondente alla distanza di diffusione della fiamma, che viene registrata automaticamente dal computer.
15Un termopare per camini e un termopare per camere sono installati, con letture visualizzate sul software.
16Un radiometro a infrarossi è equipaggiato per rilevare la temperatura del pannello radiante e i dati possono essere visualizzati su un software informatico.

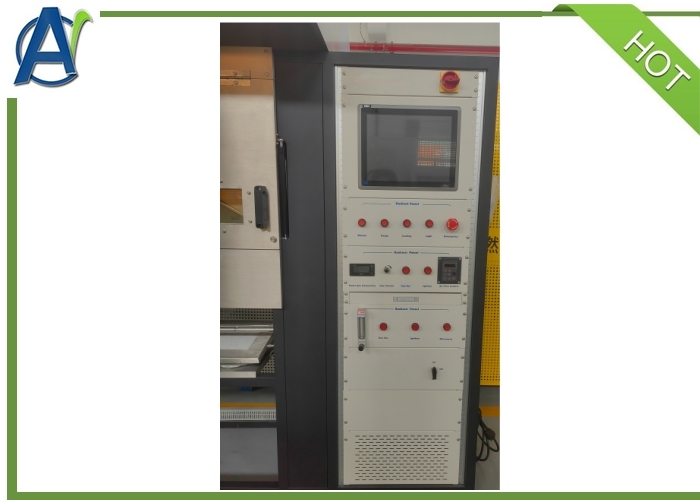

17. dotato di un computer a touchscreen industriale da 15 pollici. Gli utenti possono monitorare l'intero processo di prova di combustione attraverso il software di prova.
18Il software può visualizzare i dati relativi al test, compresi il valore del flusso di radiazione, la curva di densità del fumo, la curva di trasmissione, la velocità del vento e altri parametri.

IV.Specificato

Dimensioni dell'impianto (mm)

Dimensioni della camera di prova: 1800 ((L) × 1500 ((W) × 2400 ((H)
Dimensioni del dispositivo di comando elettrico: 600 (L) × 1000 (W) × 1800 (H)

Requisiti di installazione:

1. Qual e' il tempo di consegna?

   Circa 60 giorni.

2. Quali sono i termini di pagamento?

   30% pagato in anticipo via T/T,70% pagato via T/T prima della spedizione.

3. Quali sono i termini di garanzia?

   La garanzia di tutti i prodotti è di 1 anno.Durante questo periodo,siamo responsabili di tutti i guasti causati da noi.E possiamo fornire supporto tecnico per tutta la vita.

4. Puo' fornire addestramento?

   Possiamo fornire formazione nella nostra fabbrica e formazione online gratuitamente. Se è necessaria l'installazione e la formazione in loco, si prega di pagare i biglietti, alloggio e stipendio USD280/Giorno per ogni persona.
